Новые технологии переработки пластмасс
ПОИСК
На главную
НАВИГАЦИЯ

НОВЫЕ ТЕХНОЛОГИИ

  Новинки
  Технологии

ПОДБОР ОБОРУДОВАНИЯ

  Блоги производителей
  Поставщики
  Производители

ТЕНДЕНЦИИ РЫНКА

  Мнения и оценки
  Новости и статистика

СОТРУДНИЧЕСТВО

  Реклама на сайте
  Для авторов
  Контакты

СПРАВОЧНАЯ

  Классификатор продукции
  Термопласты
  Добавки
  Процессы
  Нормы и ГОСТы
  Классификаторы
ОБЗОРЫ РЫНКОВ
  • Анализ рынка сывороточного протеина в России
  • Исследование рынка кормовых отходов кукурузы в России
  • Исследование рынка крахмала из восковидной кукурузы в России
  • Исследование рынка восковидной кукурузы в России
  • Анализ рынка сорбиновой кислоты в России
  • Исследование рынка силиконовых герметиков в России
  • Исследование рынка синтетических каучуков в России
  • Анализ рынка силиконовых ЛКМ в России
  • Исследование рынка рынка силиконовых эмульсий в России
  • Анализ рынка цитрата кальция в России
    Все отчеты
    ОТЧЕТЫ ПО ТЕМАМ
  • Другая продукция
  • Литье под давлением, ротоформование
  • Пленки, листы
  • Профили
  • Тканные и нетканные материалы
  • Индустрия искож
  • Вспененные пластики
  • Трубы
      Экспорт статей (rss)
    1. ФРУКТОЗА ВРЕДНЕЕ САХАРА
    2. МОЩНЕЙШАЯ СОЛНЕЧНАЯ ЭЛЕКТРОСТАНЦИЯ В РОССИИ
    3. ВОЗДЕЙСТВИЕ КОФЕИНА
    4. ЗАЩИТА СОЕВЫХ ПОСЕВОВ
    5. ЭНЕРГОЭФФЕКТИВНОСТЬ: Детский сад категории [Аk

    Технологии

    ЭНЕРГОСБЕРЕЖЕНИЕ В ПЛАСТПЕРЕРАБОТКЕ (часть II)


    В предыдущей статье рассматривались общие вопросы, а в этой мы рассмотрим примеры использования свойств универсальности, эффективности, а также некоторые специальные свойства веществ, улучшающих обрабатываемость, и аналогичные добавки, которые также оказывают косвенное воздействие на текучесть и другие параметры, повышающие энергосбережение.




    Энергосбережение уменьшает загрязнение и снижает потребление топлива, экономя, таким образом, деньги и улучшая окружающую среду. Переработка промышленных полимеров требует потребления энергии при реализации каждой технологической операции, в особенности, при формовании и экструзии... Энергопотребление зависит от реологии, температуры и давления обработки, а также производимого литьевым формованием или экструзией количества полимеров.

    В предыдущей статье рассматривались общие вопросы, а в этой мы рассмотрим примеры использования свойств универсальности, эффективности, а также некоторые специальные свойства веществ, улучшающих обрабатываемость, и аналогичные добавки, которые также оказывают косвенное воздействие на текучесть и другие параметры, повышающие энергосбережение.

    Статья не претендует на то, чтобы быть исчерпывающей. Мы рассмотрим полимеры с низкой молекулярной массой, вещества, снижающие молекулярную массу, вещества, повышающие обрабатываемость полимеров (PPA), воски, полиэтиленовые олигомеры, модифицированный полиэтилен, полипропилен, металлоценовый полиолефин, жидкие полимеры, силоксаны, фторполимеры, CBT, внутренние и внешние смазочные вещества, пластификаторы (сложные эфиры, неорганические масла, растительные масла и их производные, реактивные, устойчивые), мыла и прочие производные жирных кислот, неорганические добавки (наполнители, нитрид бора), титанаты, комплексы....
    Приводимые ниже фактические данные являются лишь примерами, на рынке имеются и многие другие добавки.


    Выберите нужную марку нужного семейства

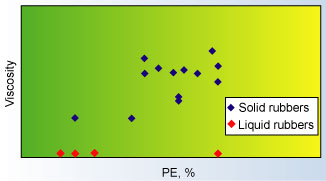

    Все семейства полимеров реализуются на рынке в виде нескольких марок, отличающихся друг от друга по вязкости, для получения одних и тех же или несколько отличающихся свойств. Приведенный ниже рисунок 'Вязкость EPDM-в зависимости от-соотношения E/P' показывает на примере каучуков EPDM зависимость между вязкостью и соотношением этилена и пропилена. Можно привести целый ряд значений вязкости:

    Вязкость твердых марок находится в диапазоне от 35% до 100% от среднего значения примерно одинакового соотношения E/P.

    Жидкие марки с тем же или различным соотношением E/P имеют значения вязкости значительно ниже по сравнению с твердыми EPDM.




    Вязкость EPDM-в зависимости от соотношения-E/P.

    За счет выбора и/или смешивания нужных марок смогли получить твердый компаунд с низкой вязкостью, например, ML(1+4) при 125°C в 47 для твердости по Шору А 89.

    Существуют также легко обрабатываемые марки для товарных и конструкционных термопластов, таких как: полиэтилены, поликарбонаты, полиэфиры и т. д.

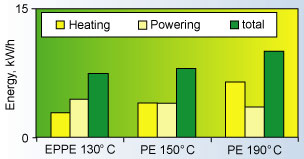

    Сопоставляли традиционные марки полиэтилена и легко обрабатываемого полиэтилена, используемые для экструзии экструзионно-раздувных пленок. В зависимости от типа традиционного полиэтилена энергосбережение с использованием EPPE может колебаться от 10% до 28%. На приведенном ниже графике 'Энергосбережение в зависимости от марки PE' показано энергосбережение при нагревании, эксплуатации, а также в целом. Нетрудно заметить, что на нагревание расходуется небольшое количество энергии, на эксплуатацию идет несколько больше, но, в целом, самое низкое энергопотребление для EPPE.


    Энергопотребление в зависимости от марок PE.

    Натуральный PA6 быстрого цикла от компании Grupo Repol позволяет получать более высокую производительность при более низких температурах, экономить энергию и затраты на обработку. Этот полиамид подходит для любого сектора промышленности, включая производство товаров, вступающих в контракт с пищевыми продуктами; его можно легко окрашивать в любой цвет.

    Использование веществ, повышающих обрабатываемость полимеров - РPA
    Большое количество полимеров, от традиционных восков до усовершенствованных или экзотически функционализированных полимеров, может добавляться к рецептурам, созданным на основе другого полимера, для того, чтобы улучшить обработку. Приведем некоторые примеры, не претендуя на то, чтобы они были исчерпывающими:
    - Воски, которые использовались уже на протяжении длительного времени. Они могут быть натуральными или синтетическими.
    - Гомополимеры и сополимеры полиолефинов, полиэтилена или полипропилена, возможно оксидированные или функционализированные малеиновым ангидидом и т. д.

    Полиолефиновые пластомеры с низкой молекулярной массой (POP) могут добавляться к другим пластмассам, термопластическим олефинам (TPO) или термопластическим вулканизированным каучукам (TPV) или к стирол/этилен/бутиленстиролу (SEBS), для повышения свойств текучести без снижения ударопрочности. При испытаниях TPO добавление 5 - 7% POP может повысить производительность на 15%. В Таблице 1 даны два примера POP (AFFINITY от Dow).

    Таблица 1: Примеры свойств POP.

    POP

    Вязкость при 177°C, сантипуазИндекс расплава, г/10 мин, 190°C, 2.16 кгТемпература плавления, °CКристалличность, %
    GA 19008,2001,0006815.8
    GA 195017,0005007018.3


    EXCEREX от Mitsui Chemicals представляет собой вещество, повышающее обрабатываемость на основе технологии использования металлоценового катализатора. Оно существенно повышает производительность в целом ряде областей, позволяя получать скорость обработки на 30% выше; температура становится на 30°C ниже, а также создается соответствующая экономия энергии и затрат.

    FUSABOND® AEB-560D от DUPONT представляет собой химически модифицированный этиленакрилатный сополимер, предназначенный для эффективной модификации и улучшения текучести при формовании.

    Добавки, повышающие обрабатываемость полимеров (PPA), такие как DYNAMAR, являются многоцелевыми экструзионными добавками, которые могут использоваться в целом ряде термопластических смол, включая LLDPE, mLLDPE, HDPE, LDPE, EVA, полипропилен, PVC, акриловую смолу, нейлон, термопластический полиэфир, полистирол. В число преимуществ входит повышенная производительность и энергосбережение, снижение отложений головки, снижение обратного давления.

    Жидкие каучуки, такие как полибутадиен, EP(D)M, деполимеризованный натуральный каучук (DPNR), бутиловый каучук... Например:
    - От 5 до 20 частей DPNR, добавленного к стандартным каучукам, таким как полихлоропрен, EPDM, полибутадиен, SBR, акрилонитрил-изопрен, снижают вязкость, энергопотребление и риск пригорания, что сокращает количество отходов. Поскольку DPNR отверждается с традиционным эластомером, это постоянный пластификатор.

    - Жидкий бутиловый каучук действует как реактивный пластификатор для традиционного бутилового каучука, повышая смешиваемость компаунда, снижая вязкость и энергопотребление без ущерба для газовой проницаемости. Он стойкий, поскольку отверждается с традиционным бутилом.

    - Transpolyoctenamer используется (до 20 фунтов в час) в натуральном каучуке, снижая ML(1+4) при 100°C на значение, доходящее до 40% в зависимости от продолжительности смешивания.

    - Добавки для повышения обрабатываемости фторполимеров (PPA), такие как Viton® FreeFlow™ Z-100 и Viton® FreeFlow™ Z-200 от DuPont Dow Elastomers, можно использовать при производстве экструзионно-раздувной пленки, литой пленки, а также экструдированной трубы, провода и кабеля. Оптимальное использование модифицированных фторэластомеров может сэкономить энергозатраты, повысить производительность и качество продукции без повышения затрат, а также обеспечить хорошие эксплуатационных характеристики большинства проблемных смол.

    - PolymersNet Co. Ltd. предложила смолу CBT® (Cyclics Corp.), модифицированную поликарбонатом, с улучшенным свойствами формования за счет увеличения вязкости расплава на 30-50%, или более, при сохранении хороших механических свойств. Первым применением является переносная карта с цифровой памятью, но потенциальными применениями являются, например, внутренние и внешние компоненты мобильных телефонов, электронные и автомобильные детали. Добавление смол CBT также дает преимущество лучшей дисперсии красителя, добавок и армирования.

    Пластификаторы на основе сложных эфиров
    Здесь можно разграничить фталатные и не фталатные вещества.

    Фталаты: Диэтилгексил (также называемый диоктил) фталат DEHP (или DOP) в промышленном отношении является самым важным, он широко используется для пластификации PVC. Существует также множество других производных, таких как:
    - алифатические углеводороды: диметил, диэтил, дипропил, дибутил, дипентил, дигексил, диизогептил, динонил, диизононил...
    - алифатические/ароматические углеводороды: бутилбензил...
    - ароматические углеводороды: дибензил...

    Не фталаты:
    - Фосфаты: триоктилфосфат, октилдифенил, крезилдифенил, трикоезил
    - Себацинаты: дибутил, диоктил, дибутоксиэтоксиэтил...
    - Адипаты диоктил, диизодецил, дибутоксиэтоксиэтил...
    - Азелаинаты: диоктил ...
    - Глутараты: диизодецил, дибутокисэтоксиэтоксиэтил...
    - Формиаты, гексоаты, капраты, каприлаты, таллаты, тримеллитаты, трицитраты...
    Так, например, полиэфир глутарат может снизить вязкость по Муни на 57% при добавлении 20 фунтов в час к компаунду HNBR.

    1 | 2

    Куплю

    19.04.2011 Белорусские рубли в Москве  Москва

    18.04.2011 Индустриальные масла: И-8А, ИГНЕ-68, ИГНЕ-32, ИС-20, ИГС-68,И-5А, И-40А, И-50А, ИЛС-5, ИЛС-10, ИЛС-220(Мо), ИГП, ИТД  Москва

    04.04.2011 Куплю Биг-Бэги, МКР на переработку.  Москва

    Продам

    19.04.2011 Продаем скипидар  Нижний Новгород

    19.04.2011 Продаем растворители  Нижний Новгород

    19.04.2011 Продаем бочки новые и б/у.  Нижний Новгород

    Материалы раздела
  • НОВАЯ ТЕХНОЛОГИЯ СИНТЕЗА ПОЛИУРЕТАНА НА КЗСК
  • РОССИЙСКИЕ САПФИРЫ В ДИСПЛЕЯХ APPLE
  • АВТОНОМНЫЙ УЗЕЛ ВПРЫСКА ДЛЯ МНОГОЦВЕТНЫХ ДЕТАЛЕЙ
  • ПОЛИАМИДЫ ULTRAMID ДЛЯ ФОТОЭЛЕКТРИЧЕСКИХ СИСТЕМ
  • ВПЕРЕДИ ПЕРЕХОД К ПОДЗЕМНЫМ КАБЕЛЬНЫМ СИСТЕМАМ
  • РЕЗИНОВЫЕ ПОКРЫТИЯ BASF COATINGS в АВТОПРОМЕ
  • СТЕКЛОСОТОПЛАСТЫ на ОСНОВЕ КВАРЦЕВОЙ ТКАНИ
  • МОБИЛЬНЫЕ ИЗМЕРИТЕЛЬНЫЕ МАШИНЫ FARO
  • СЕНСОРНЫЕ СИСТЕМЫ КОНТРОЛЯ ОКОН
  • СИСТЕМА HYCAP НОВОГО ПОКОЛЕНИЯ
  • Кондиционирование пресс-форм
  • КОМПОЗИЦИОННЫЙ МАТЕРИАЛ «ПОЛИЭТИЛЕНПЛАСТИК»
  • HAITIAN INTERNATIONAL: электрические серии Zhafir VENUS и Zhafir MERCURY
  • НКНХ ВЫБРАЛ ТЕХНОЛОГИЮ BASELL
  • ТОНКОПЛЁНОЧНЫЕ ПОКРЫТИЯ BENEQ
  • СМЕСИТЕЛИ DEGA ДЛЯ ПОЛИМЕРНОГО СЫРЬЯ
  • НОВАЯ ТЕХНОЛОГИЯ ПЕРЕРАБОТКИ ШИН
  • ЧИПЫ из УГЛЕРОДНЫХ НАНОТРУБКОК
  • ТЕХНОЛОГИЯ INEOS на НКНХ
  • ОПОРЫ ЛЭП из СТЕКЛОПЛАСТИКОВ
  • ПЭНД для IBC-контейнеров
  • ВАКУУМНЫЕ ЗАГРУЗЧИКИ СЕРИИ ASPIROPLAST AS
  • ДЖИНСЫ LEVI'S ИЗ ПЕРЕРАБОТАННЫХ БУТЫЛОК
  • ЭЛЕКТРИЧЕСКИЕ ТПА СЕРИИ ECOPOWER
  • СУШИЛКИ ДЛЯ ПОЛИМЕРОВ DEGA
  • АРАМИДНОЕ НАНОВОЛОКНО
  • ТЕХНОЛОГИЯ (S-FIT) - впрыскивание мягкого пенопласта
  • ДЕПОЛИМЕРИЗАЦИЯ ПОЛИСТИРОЛА
  • ТЕРМОПЛАСТАВТОМАТЫ CYBERTECH серии SERVO
  • СМЕСИ ДЛЯ ОЧИСТКИ ТПА И ЭКСТРУДЕРОВ
  • Все статьи
    Rambler's Top100
    Copyright © Polymeri.ru 2006. All Rights Reserved
