Схема транспортировки полимерной ленты и процесса нанесения покрытия из оксида кремния методом химического парофазного осаждения усиленного плазмой.
Источник: E. Finson, J.Felts, Airco Coating Technology, Concord, CA В данном проценте коэффициент использования реакционных газов составляет 60%. В данном процессе наилучшие барьерные свойства получаются при нанесении покрытия на ПЭТ или ОПП пленку. 2) Нанесение барьерного покрытия из оксида кремния на ПЭТ пленку методом выпаривания в вакууме при помощи нагрева электронным пучком: Нанесение оксида кремния происходит путем вакуумного осаждения при помощи нагрева электронным пучком. Прозрачные барьерные пленки производятся путем выпаривания и осаждения оксида кремния на полимерную пленку. Для выпаривания применяются индукционный и электрический нагрев. Распыление и нагрев электронным пучком применяются для улучшения качества пленки. В качестве покрытия сейчас используют не монооксид кремния, а смесь металлического кремния и диоксида кремния, поскольку это дешевле. Среди выпаривающих технологий, технология нагрева электронным пучком имеет преимущество достижения эффективного выпаривания, при помощи локальной концентрации энергии электронного луча, однако имеет недостаток, заключающийся в снижении вакуума и непостоянной скорости осаждения. Оксид кремния выпаривается и наносится при помощи технологии нагрева электронным пучком. Оксид алюминия Компания Camvac разработала технологию нанесения покрытия из оксида алюминия, используя модифицированный металлизатор. Используя данную технологию, при подаче нужного количества кислорода в нужное время, можно контролировать процесс оксидирования покрытия. Данная технология была запатентована и в течение многих лет была единственны дешевым способом нанесения барьерных оксидных покрытий. Другой новейший способ нанесения оксидных покрытий был разработан Фраунхоферским институтом в Дрездене совместно с компанией по переработке ПП «Applied Materials». В данной технологии во время процесса осаждения используются дополнительные плазмы для активации и реактивации газов, а также для инициации поверхностных реакций и уплотнения наносимого покрытия. Таким образом, в данной технологии используется металлизатор для быстрого выпаривания алюминиевого расплава, а затем плазма для активизации кислорода, чтобы ускорить преобразование металла в оксид.
Поливинилдехлорид Технология заключается в нанесении поливинилдехлорида на поверхность ПЭТ пленки/контейнера, сушки покрытия с помощью инфракрасного излучения, и одновременного охлаждения покрытия и ПЭТ пленки или контейнера при помощи холодного воздуха, что позволяет избежать неровностей на поверхности покрытия. Поливиниловый спирт Нанесение барьерного покрытия, состоящего из поливинилового спирта, крахмала и поверхностно-активного вещества, на полимерную пленку. Область применения - пищевая и фармацевтическая упаковка. Состав покрытия: 20% - поливиниловый спирт, от 0,1 до 10% - крахмал, от 0,03 до 5% - ПАВ. Предпочтительный к использованию крахмал – мальтодекстрин, предпочтительные поверхностно-активные вещества – лецитин, диоктил натрий сульфосукцинат и их комбинации, также возможно добавление антимикробных компонентов, таких как триклозан или метилпарабен. Данные игридиенты растворяются в воде или водосодержащем растворителе. Данное покрытие подходит для нанесения на ПП или ПЭТ пленку, нейлон, полиэтилен, полиэцеталь и поликарбонат. Существует два способа нанесения данного покрытия: 1) Первый способ нанесения данного покрытия заключается в нанесении покрытия на пленку в процессе производства пленки. В данном случае покрытие наносится способом термической усадки. Предварительно перед нанесением полимерная пленка обрабатывается в коронном заряде. 2) Второй способ нанесения данного покрытия заключается в нанесении покрытия уже на готовую пленку. Возможные способы нанесения включают в себя: нанесение покрытия с помощью валка, нанесение покрытия реверсивным валком, нанесение покрытия щеточным устройством, нанесение покрытия с удалением излишков с помощью планки, нанесение покрытий окунанием.
Алюминий Металлизация алюминием обеспечивает повышенную свето- и газонепроницаемость; такой материал защищает жиры от окисления на свету. Вакуумной металлизации могут быть подвергнуты любые полимерные пленки. Для этого необходимо пропустить готовую плену через специальную машину – вакуумный металлизатор. Еще раз отметим, что пленка предназначенная для последующей металлизации должна обладать некоторыми особенностями. Во-первых, для производства пленки под металлизацию используются только специальные марки полипропилена, а, во-вторых, такие пленки, как правило, выпускаются с одним термосвариваемым слоем на стороне, противоположной той, на которую нанесен слой металла. Основой процесса является нагревание алюминия до температуры испарения. На практике для этого нужны температуры 1500-1800 С. Одним из способов достижения таких температур является помещение кусочка алюминиевой проволоки на вольфрамовое волокно, которое затем нагревают электри¬ческим током. Это возможно только при коротких циклах нагрева, поэтому этот метод используют только для металлизации пластмассовых изделий, получаемых литьем под давлением. Для более длительных циклов, необходимых для пленок, алюминиевую проволоку подают на блок металла, обычно тантала. Тантал нагревают, помещая его в углеродный тигель, через который пропускают ток высокого напряжения. Испарение металла вы¬зывает испускание частиц с поверхности металла во всех на¬правлениях. Эту операцию нужно проводить в вакууме, чтобы металлические частицы могли достигнуть металлизируемой по¬верхности. Одним из усовершенствований установок для металлизации является использование набрызгивающих систем. Они используют плазму, удерживаемую магнитным полем в специальных симметричных устройствах — магнитронах. Эти системы можно использовать и в уже существующих камерах. Набрызгивающие системы имеют меньшую производительность, но их преимуществами являются сильная адгезия между подложкой и металлизирующим слоем, прекрасная воспроизводимость и гладкая поверхность, особенно в тонком слое, возможность напылять сплавы метал¬лов. При этом методе меньше нагревается подложка. Другие тенденции связаны с применением не только алюминия, но и других металлов и неметаллических материалов. В настоящее время уже используют серебро, золото и цинк, рассматривают вопрос использования хрома, никель-хромовых сплавов и нержавеющей стали из-за их стойкости к кислотам и щелочам. Среди перспективных неметаллических материалов оксиды алюминия и кремния обещают многое, так как они обладают вы¬сокими барьерными свойствами, а оксиды олова прозрачны и имеют антистатические свойства. Процесс металлизации происходит в зоне испарения вакуумной камеры, обычно в условиях разрежения 5 x 10-4 мбар. Алюминиевая проволока подается на индивидуальные испарители, нагреваемые сопротивлением, где плавится и испаряется. Процесс металлизации пленок

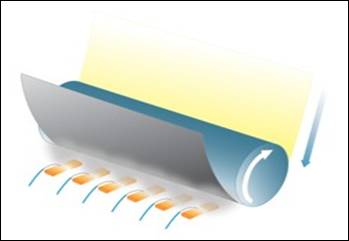

Пластиковая пленка огибает охлаждаемый барабан и проходит над источником испарения на скорости до 840 м/мин. Алюминиевые испарения конденсируются на полотне и образуют покрывающий слой. C текущей ситуацией и прогнозом развития российского рынка высокобарьерных упаковочных материалов можно познакомиться в отчете Академии Конъюнктуры Промышленных Рынков «Рынок высокобарьерных пленок в России». Автор: Академия Конъюнктуры Промышленных Рынков
