Типы ГКС Все горячеканальные системы можно разделить на два основных типа - горячеканальные системы с внутренним и наружным обогревом. Также, иногда применяют смешанную конструкцию горячеканальных систем. В системах с внутренним нагреванием - Cool-One, нагреватель размещается непосредственно в литниковом канале, а расплав по¬лимера двигается вокруг него. Это создает кольцевой поток в изоли¬рованном слое затвердевшего пластика, при этом нагрев расплава полимера происходит от центра литникового канала. В системе с наружным нагреванием - Hot-One, наоборот, поли¬мер нагревается извне и конструк¬ция литниковых каналов при этом практически не имеет ограничений. Коллектор горячеканальной системы при этом изолируется с целью уменьшения потерь тепла, которое переходит к окружающим плитам. Среди производителей горячеканальных систем есть разделение по выпуску горячеканальных систем: так, например, системы Hot-One предлагают такие компании, как D-M-E, HASCO, HUSKY, 1N-СОЕ, Thermopiay и т.д., а системы Cool-One - компании D-M-E, Ewi-con, Gunicr. Отметим, что компания D-M-Е единственная, кто производит горячеканальные системы обоих типов, что является несомненным преимуществом для оптимального выбора и применения горячеканальных систем. Рассмотрим основные различия, достоинства и недостатки обеих типов систем. Система Cool-One (внутренний обогрев) состоит из стандартных, предварительно спроектированных компонентов и представляет собой плиту с разводящими каналами, в которые вмонтированы патронные теплоэнергонагреватели, располагающиеся по центру разводящих литниковых каналов в отверстиях большего диаметра. Система Hot-One (наружный обогрев) состоит из отдельного стального блока, который называется коллектор, внутри которо¬го находятся литниковые каналы. Система эффективно нагревает расплав снаружи при помощи спиральных или залитых нагревателей в горячеканальных втулках и патронных или трубчатых нагревателей в коллекторе. При помощи данной системы можно производить изделия с широким диапазоном размеров; особенно эта система подходит для очень чувствительных к сдвигу и наполненных материалов, а также применяется при частой смене цвета материала. Сравнение типов ГКС

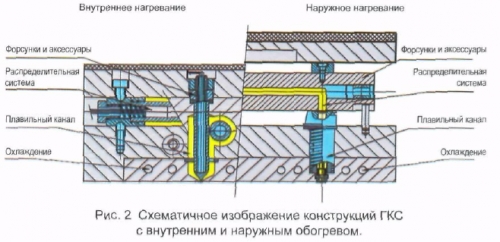

Каждый из типов ГКС имеет свои преимущества и недостатки. Но недостатки с одной точки зрения являются преимуществами с другой. Если сравнить конструкции обоих типов ГКС (см. рис. 2), то в первую очередь видно, что конструкция системы Cool-One более компактная, а, следовательно, более цельная, прочная по сравнению с конструкцией системы Hot-One. которая имеет воздушные зазоры.
|
