| Конструкционные соображения При проектировании для пневмофомования следует принимать во внимание следующие аспекты: Необходимо выбрать продавца в самом начале процесса проектирования для того, чтобы обеспечить совместимость конструкции с данной технологией. Вы также можете узнать, какие у него имеются предложения по снижению затрат на вторичные операции за счет создания прямо в процессе формования как можно большего количества конструкционных элементов детали. Если работать с продавцом в тесном контакте, он зачастую может включить новые технологии формования или нарезания, которые могут дать на один затраченный доллар значительно больше деталей, чем в былые годы.
Лучше всего определять все размеры с формуемой части детали. Эта технология дает возможность плотного контроля только для одной стороны детали, так что все данные должны подгоняться для этой стороны. Выпуклости и прочие создаваемые за счет механической обработки детали должны соотноситься с опорной величиной, определенной для формуемой стороны детали. Остальные данные должны задаваться механически обрабатываемой деталью. Это даст очень точные допуски для определения положения отверстий и прочих основных особенностей формованной детали.
Следующие нормы могут помочь Вам определить, какие формы могут быть включены в вашу конструкцию. В прошлом степень вытяжки обычно составляла 3:1, т. е. ширина детали была в три раза больше ее высоты. Тем не менее, в настоящее время все чаще и чаще встречаются исключения из этого правила, при надлежащем проектировании и размещении углубленные участки и вентиляционные решетки могут иметь степень вытяжки до 1:2, а иногда и более. Надрезы обычно делаются довольно просто при размере до 1/2 дюйма, но они могут быть и больше при соответствующих обстоятельствах. Это будет зависеть, преимущественно, от глубины вытяжки и толщины материала. Можно изготовить детали с надрезами 1-2" , но тогда увеличатся затраты на инструменты и производство в расчете на одну деталь из-за более строгих требований к инструменту и необходимости иметь более толстый исходный материал.

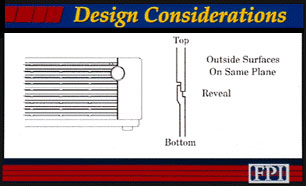

Надрезы позволяют скрыть крепежные детали для создания чистых линий детали.
Вентиляционные решетки и держатели можно получать при очень низких затратах при формовании, здесь только обратная сторона нуждается в подрезании. Скрытая вентиляция получается за счет формования вентиляционной решетки и механической обработки одной из ее сторон сзади. Какая это будет сторона, зависит от того, какой стороной Ваш продукт обращен к заказчику. Деталь может заворачиваться вокруг краев детали, если имеется тяга, достаточная для извлечения деталей из инструмента. Сформованные с самого начала мелкие частицы и канавки могут придавать изделию прочность, работая как ребра жесткости, они могут обеспечивать плоскость и придавать изделию еще более интересный внешний вид. Ребра также можно формовать горизонтально по бокам детали, перемещая стержни в пресс-форме. Не у всех продавцов имеется такая опция. Если необходимо привнести текстурирование при формовании, обычно потребуется 3 градуса или более тяги для боковых стенок. Основной нормой здесь являются 2 градуса тяги плюс 1 градус для каждых .001" глубины текстурирования. Если игнорировать это правило, текстура часто остается в инструменте, и ее соскабливают после извлечения детали. Это может протекать по-разному в зависимости от выбранной Вами текстуры. Можно создавать текстуру и без всякой тяги, но для этого потребуется довольно сложный инструмент, и это ограничит выбор продавцов, которые способны изготавливать Ваш продукт. Убедитесь в том, что Вы точно указали спецификации материалов. Существует значительное различие между ABS общего назначения и ABS с присвоенным UL классом огнестойкости 94VO/V5. Это может изменить затраты почти на 20%. Для большинства товарных продуктов необходим этот рейтинг. Если этого не уточнить с самого начала, то можно оказаться на стадии предварительного производства при уже сформированном бюджете в тот момент, когда Вам зададут вопрос: "А, кстати, а для этого нужен материал с определенным классом огнестойкости?" Это именно тот момент, когда чудесная цена от самого рентабельного продавца становится очень близкой к цене поставщика с сертифицированным обеспечением качества, от услуг которого Вы отказались из-за той высокой цены, которая была в начальном ценовом предложении. |
