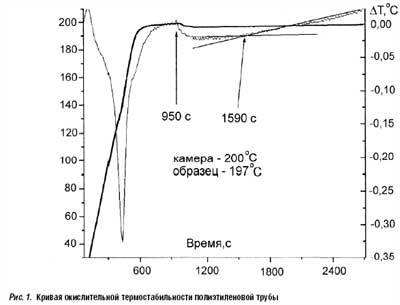

Рис. 1. Кривая окислительной термостабильности полиэтиленовой трубы На рис. 1 приведена кривая окислительной термостабильности полиэтиленовой трубы. Из рисунка видно, что индукционный период окисления составляет 640 с, или 10,7 мин. Согласно требованиям всех нормативных документов как отечественных, так и импортных минимальное значение термостабильности составляет 20 минут, тогда как испытания этого показателя для трубных марок ведущих европейских производителей показывали результат на уровне 29–35 минут. Стойкость к быстрому распространению трещин Ранее мы подробно останавливались на испытаниях по определению стойкости к быстрому распространению трещин (№ 4, 2007, с. 32-35). Здесь же только добавим, что отрезки трубы диаметром 225 мм длиной 1,7 м в ходе испытания устанавливались в обойму согласно п. 8.10 ДСТУ Б В.2.7-73, после чего подвергались кондиционированию при температуре 0 °С в течение 6 часов. Обоймы с трубой устанавливались на машину, где трубы подвергались воздействию постоянного внутреннего давления, а боек инициировал распространение трещины. При испытании было установлено, что процесс быстрого распространения трещины начинается при критическом давлении в 0,083 МПа. Согласно п. 10, табл. 2 ДСТУ Б В.2.7-73 критическое давление для трубопроводов с максимальным рабочим давлением МОР=0,48 МПа составляет 0,2 МПа. С учетом поправки, принятой в 1999 г. к ISO 4437 по значению минимального критического давления, его величина составляет 0,128 МПа. Вместо заключения Проведенный эксперимент убедительно показал, что описанные испытания доказывают невозможность использования при производстве напорных полиэтиленовых труб (ввиду несоответствия результатов требованиям нормативной документации) базовых марок трубного полиэтилена, которые могли бы стать настоящей трубной полиэтиленовой композицией, если бы производитель полиэтиленового сырья ввел все необходимые стабилизаторы, добавки и красители на соответствующем оборудовании, кстати, стоящем от 20 до 40 миллионов долларов (чем и объясняется довольно существенная разница в цене между окрашенными и неокрашенными марками). Также по результатам испытаний можно сделать заключение о преждевременном выходе из строя трубопровода, построенного с применением подобной продукции. Источник: журнал "Полимерные трубы - Украина" C текущей ситуацией и прогнозом развития российского рынка полипропиленовых труб можно познакомиться в отчете Академии Конъюнктуры Промышленных Рынков «Рынок полипропиленовых труб: возможности импортозамещения и анализ рынков сбыта в период кризиса».
|
