В США, Канаде, Великобритании и в ряде других стран наиболее популярны заводские эпоксидные покрытия труб толщиной 350-400 мкм. Покрытия труб на основе порошковых эпоксидных красок обладают высокой адгезией к стали, стойкостью к катодному отслаиванию, повышенной (до 80-100°С) теплостойкостью. В то же время низкая ударная прочность эпоксидных покрытий, особенно при минусовых температурах, в значительной степени ограничивает область их применения. Именно по этой причине заводская изоляция труб порошковыми эпоксидными покрытиями, которая впервые была внедрена на Волжском трубном заводе более 20 лет тому назад, так и не нашла достаточно широкого применения в нашей стране. Эпоксидные покрытия не выдержали конкуренцию с заводскими полиэтиленовыми покрытиями труб. В зарубежной практике в последние годы все большее предпочтение стали отдавать двухслойным эпоксидным покрытиям труб. Такие покрытия, состоящие из внутреннего изоляционного и наружного защитного слоя общей толщиной 750-1000 мкм, обладают высокой стойкостью к абразивному износу, к истиранию, имеют повышенную ударную прочность, которая практически не изменяется при температурах окружающей среды от + 40°С до - 40°С. Производство труб с современным двухслойным эпоксидным покрытием освоили на Волжском трубном заводе. По требованиям ОАО «АК «Транснефть» ОТТ-04.00-27.22.00-КТН-004-1-03 однослойные заводские эпоксидные покрытия рекомендуется использовать для строительства нефтепроводов диаметром до 530 мм включительно, а двухслойные эпоксидные покрытия — для строительства трубопроводов диаметрами до 820 мм включительно. Наиболее предпочтительно применять данный тип защитного покрытия для изоляции свайных опор, для строительства участков трубопроводов методом бестраншейной прокладки, для антикоррозионной защиты «горячих» (до 80-100°С) участков трубопроводов, а также в качестве антикоррозионного покрытия труб с теплоизоляционным пенополиуретановым покрытием. К одним из наиболее перспективных наружных покрытий трубопроводов, вне всякого сомнения, относятся заводские полипропиленовые покрытия. Фото1, 2. нанесение на трубы трехслойного покрытия.
По сравнению с заводскими полиэтиленовыми покрытиями труб полипропиленовые характеризуются более высокой (до 110-140°С) теплостойкостью, повышенной стойкостью к удару, продавливанию, срезу и истиранию. Они предназначены, прежде всего, для строительства подводных переходов, прокладки трубопроводов в скальных грунтах, бестраншейной прокладки трубопроводов. Рекомендуется применять заводские полипропиленовые покрытия при строительстве проколов под дорогами, при прокладке участков трубопроводов методом наклонно направленного бурения. Из-за крайне низкого влагопоглощения и повышенной механической прочности полипропиленовые покрытия широко применяются за рубежом при строительстве морских, шельфовых трубопроводов. В нашей стране данный тип покрытия применялся при прокладке по дну Черного моря магистрального газопровода «Голубой поток». Достаточно большое количество труб с заводским полипропиленовым покрытием было использовано компанией ЛУКОЙЛ при строительстве подводных переходов, а также для обустройства нефтепромыслов в Балтийском море. Предполагается применение труб с заводским полипропиленовым покрытием при строительстве магистрального Северо-Европейского газопровода на участке его прокладки через Балтийское море, при строительстве газопровода «Южный поток» через Черное море. Технология нанесения трехслойных полипропиленовых покрытий освоена на Выксунском, Челябинском и Волжском трубных заводах. Центром защиты от коррозии проводятся испытания заводских полипропиленовых покрытий, полученных с использованием различных систем изоляционных материалов. Фото 3. Определение адгезионной прочности заводского полипропиленнового покрытия труб
Следует отметить, что при всех преимуществах заводских полипропиленовых покрытий труб они обладают одним, но достаточно серьезным недостатком — низкой морозостойкостью. Это ограничивает возможность их использования в зимнее время, при температурах хранения изолированных труб ниже -20°С и при температурах строительства трубопроводов ниже -10°С. Применительно к строительству магистральных нефтепроводов заводские полипропиленовые покрытия труб должны отвечать техническим требованиям ОАО «АК «Транснефть» ОТТ-04.00-27.22.00-КТН-003-1-03 и разработанным на их основе техническим условиям на трубы с покрытием. Наибольшую популярность при строительстве отечественных магистральных трубопроводов получили в последние годы заводские двухслойные и трехслойные полиэтиленовые покрытия труб. Двухслойное полиэтиленовое покрытие на основе термоплавкого полимерного подслоя толщиной 300-500 мкм и наружного полиэтиленового слоя общей толщиной не менее 2,5-3,0 мм впервые стало применяться в нашей стране для строительства трубопроводов, начиная с 1981 г. (Альметьевский, Харцызский трубные заводы). За рубежом заводские полиэтиленовые покрытия труб применяются вот уже более 40 лет. Накопленный за эти годы опыт практического применения подтвердил высокую эффективность заводского полиэтиленового покрытия и его способность обеспечивать надежную защиту трубопроводов от коррозии на протяжении многих лет их эксплуатации. Фото 4. Охлаждение труб с заводским покрытием

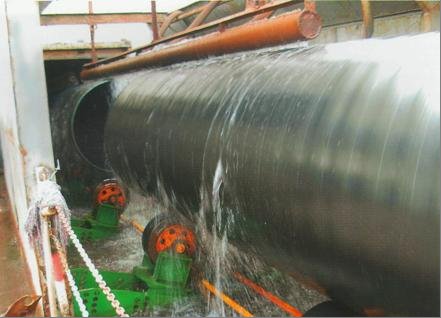

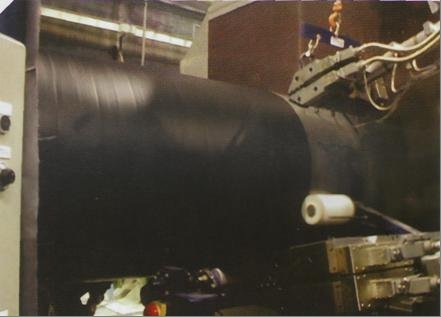

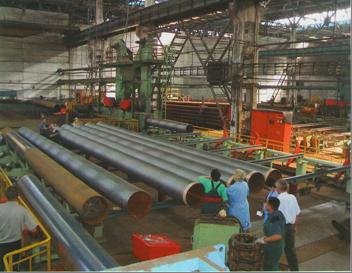

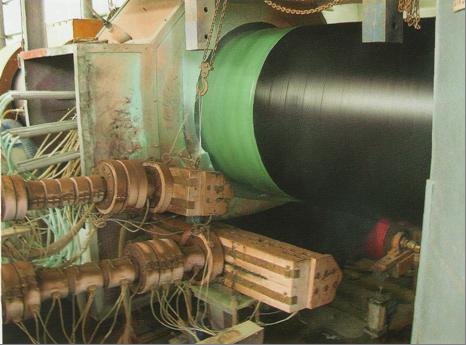

Трехслойные полиэтиленовые покрытия в соответствии с требованиями АК «Транснефть» подразделяются на четыре типа: тип 1 — покрытие нормального исполнения с температурой применения до +60°С; тип 2— покрытие нормального исполнения с температурой применения до +80°С; тип 3 — покрытие нормального исполнения с повышенной морозостойкостью — для строительства трубопроводов в условиях Восточной Сибири и Крайнего Севера; тип 4 — покрытие специального исполнения для строительства участков подводных переходов и трубопроводов методами «закрытой» бестраншейной прокладки (проколы, ННБ и др.). В настоящее время трубы с двухслойным полиэтиленовым покрытием применяются повсеместно при строительстве магистральных и промысловых трубопроводов, прокладке межпоселковых газопроводов, водопроводов, трубопроводов коммунального назначения. Процесс заводской двухслойной изоляции труб освоен многими отечественными предприятиями и постепенно вытеснил битумную и полимерную ленточную изоляцию труб. Еще более эффективным защитным покрытием является трехслойное полиэтиленовое покрытие труб. Введение в конструкцию защитного покрытая дополнительного слоя — эпоксидного праймера толщиной 100-200 мкм позволило в значительной мере повысить адгезионные характеристики покрытия, его стойкость к воздействию воды, к катодному отслаиванию. Трехслойное полиэтиленовое покрытие, полученное на основе современных качественных изоляционных материалов, характеризуется повышенной (до 80°С) теплостойкостью. Под трехслойными покрытиями не было зафиксировано случаев стресс-коррозии трубопроводов. Требования к заводским полиэтиленовым покрытиям труб, предназначенным для строительства магистральных нефтепроводов, определяются общими техническими требованиями ОАО «АК «Транснефть» ОТТ-04.00-27.22.00-КТН-005-1-03. В соответствии с этими требованиями двухслойные полиэтиленовые, покрытия могут применяться в качестве наружных защитных покрытий трубопроводов диаметром не более 820 мм. При этом данный тип покрытия соответствует защитному покрытию усиленного типа нормального исполнения, а температура его применения не должна быть выше +60°С. Заводские трехслойные полиэтиленовые покрытия труб относятся к покрытиям усиленного типа нормального или специального исполнения и могут применяться без ограничений по диаметрам труб. Стоит обратить внимание на исключительно высокие темпы внедрения производств по заводской изоляции труб. Если в 1999 г. заводская трехслойная полиэтиленовая изоляция труб осуществлялась лишь на одном предприятии — ОАО «Волжский трубный завод», то в 2000 г. эту технологию внедрили еще три завода, а на сегодняшний день заводская полиэтиленовая изоляция труб осуществляется уже на 10 отечественных предприятиях. При этом многие заводы имеют по 2-3 линии наружной изоляции труб, а на ОАО «Выксунский металлургический завод» заканчивается монтаж и ввод в эксплуатацию пятой по счету технологической линии, что позволит заводу осуществлять наружную изоляцию всех производимых им труб. После завершения первого этапа — внедрения технологии заводской изоляции труб на отечественных предприятиях необходимо решать и задачи, связанные с выбором исходных изоляционных материалов, используемых для нанесения на трубы заводских полиэтиленовых покрытий. Из-за резко выросших цен на нефть и увеличения стоимости порошковых эпоксидных красок, композиций адгезива и полиэтилена, при одновременном сокращении объемов их производств, все чаще стали возникать проблемы с поставкой высококачественных изоляционных материалов. Необходимо также отметить, что до настоящего времени для заводской трехслойной полиэтиленовой изоляции труб применялись и применяются исключительно импортные материалы. Отечественные материалы используются в основном для двухслойной полиэтиленовой изоляции труб малых и средних диаметров и практически не применяются в системах трехслойных полиэтиленовых покрытий труб, предназначенных для строительства магистральных газонефтепроводов. Центром защиты от коррозии ООО «Институт ВНИИСТ» совместно с ведущими трубными заводами, производителями и поставщиками материалов в настоящее время проводятся поисковые работы по выбору, испытаниям и внедрению в системах заводских полиэтиленовых покрытий труб конкурентоспособных отечественных изоляционных материалов. После опытного нанесения на трубы в заводских условиях и проведения последующих испытаний на соответствие предъявляемым техническим требованиям нами были рекомендованы для практического применения в конструкциях заводских трехслойных полиэтиленовых покрытий труб отечественные порошковые эпоксидные краски: «П ЭП 0305» производства 000 НПК «Пигмент» (Санкт-Петербург), «П ЭП 0130» производства 000 «Ярославский завод порошковых красок». По качеству данные материалы вполне сопоставимы с аналогичными зарубежными материалами. Прошли испытания и аттестованы для применения в конструкциях двухслойных и трехслойных заводских покрытий труб композиции полиэтилена низкой плотности марки «Дитален-01 Т» производства 000 «Дита-Пласт» и марки «153-10 К» производства НПК «Полимер-Компаунд» (Томск), а также композиция полиэтилена высокой плотности марки «F 3802 В» производства 000 «Ставролен» (Буденновск, Ставропольский край). Фото 5. участок дробеметной очистки наружной поверхности труб

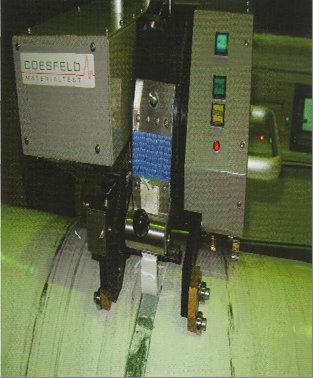

Сложнее всего решить проблему по выбору и применению композиций адгезива для двухслойных и трехслойных полиэтиленовых покрытий труб. После завершения комплексных испытаний на соответствие техническим требованиям рекомендованы для применения в составе двухслойных полиэтиленовых покрытий труб композиция сэвилена марки «Новопласт» производства ОАО «НОВОТЭК-Полимер», а для трехслойных полиэтиленовых покрытий — композиция адгезива марки «АТИ-06» поставки ЗАО «Терма» (Санкт-Петербург). www.polymery.ru |
