Состав линии для производства объемного нетканого материала 1. Восстановленная чесальная машина рабочей шириной 2500 мм, состоящая из: • Бункерного питателя с камерой уплотнения;
• Группы питающих валов;
• Группы валов предпрочеса с диаметром основного вала 490 мм. С двумя парами рабочих валков диаметром 240 мм и чистящих валков диаметром 120 мм;
• Транспортирующего вала диаметром 250 мм с тремя парами рабочих валков диаметром 240 мм и чистящих валков диаметром 120 мм;
• Группы валов предпрочеса диаметром 850 мм с тремя парами рабочих валков диаметром 240 мм и чистящих валков диаметром 120 мм;
• Вала щеточного предпрочеса диаметром 350 мм;
• Съемного вала диаметром 850 мм;
• Вала транспортировки диаметром 250 мм;
• Группы валов прочеса диаметром 850 мм с тремя парами рабочих валков диаметром 240 мм и чистящих валков диаметром 120 мм;
• Вала щеточного прочеса диаметром 350 мм;
• Съемного вала диаметром 850 мм; Состав лини для термостабилизации нетканых материалов из полиэстера. 1 Печь термостабилизации, модель ЕО 1 TB или ЕО 2 ТВ;
1 Секция охлаждения потоком воздуха на выходе из печи;
1 Режущий диск для поперечного разреза;
1 Набор для продольного разреза;
3 Продольно-резательных станка;
1 Встроенный намотчик; В таблице представлены характеристики предложенных печей EO1 и EO2 для термостабилизации. Характеристики оборудования, предложенного компанией Bombi S.R.L. Параметр | Характеристика | | Тип формирования холста | Чесальная машина + горизонтальный раскладчик прочеса | | Тип продукции | Набивка для одежды, теплоизоляции | | Волокна | Смесь стандартных полиэстеровых волокон и легкоплавких полиэстеровых волокон (типа бикомпонент) | | Процентное соотношение | 20-30% бикомпонента | | Технология | Термостабилизация с помощью горячего воздуха и охлаждение | | Максимальная толщина материала на входе в печь | 100 мм | | Вес полотна | 50-400 гр. см.кв. | | Ширина полотна | 2500 мм | | Скорость производства | EO1 - до 9 м/мин, EO2 - до 13 м/мин | | Скорость конвейерной ленты | 1,5-15 м/мин | | Поток волокон | 250 кг/час | | Тип | Сквозное прохождение воздуха | | Длина зоны нагрева | EO1 - 4,4 м, ЕО2 - 6,6 м | | Дополнительная длина | Входная и выходная секции + секция охлаждения | | Длина печи | ЕО1 - 7,8 м, ЕО2 - 10 м | | Поток воздуха | Поток воздуха проходит сверху вниз. Интенсивность потока и температура настраиваются. | | Система циркуляции горячего воздуха | С помощью одного центробежного вентилятора | | Вентилятор выхлопного воздуха | Центробежного типа, вытягивает воздух с трех точек. Регулирование происходит с помощью трех откидных крышек для каждой точки. Трубы не включены в комплект поставки. | | Источник нагревания | Газ | | Требуемое давление | 50 мбар | | Регулирование температуры | На контрольной панели ПЛК | | Максимальная температура | 220 С | | Точность температуры | +/-1,5% | | Транспортировка полотна | Лента из стекловолокна, покрытая тефлоном | | Ширина ленты | 2700 мм | | Фильтрование воздуха | Установлено около горелки | | Теплоизоляция | Металлические листы, с наполнением из минеральной ваты | | Створки | С двух сторон печи, стальные с наполнением из минеральной ваты | | Секция охлаждения | Длина 1500 мм | | Система охлаждения | Потоком воздуха, проходящим сквозь материал сверху вниз | | Электрическая мощность оборудования | 36 кВт | | Мощность нагрева | 300 000 кКал/час макс. | | Сжатый воздух | Приблиз. 1 Нм3/час при давлении 6 бар | | Напряжение | 3*400 Вольт +/- 10% | | Частота | 50 герц, может быть изменена по требованию | | Напряжение в системе управления | 24 Вольта | | Класс защиты мотора | IP 55 | | Электронная панель | Панель управления со встроенной контрольной панелью для печи и резчика. Размеры 1600*600 мм, высота - 2100 мм | | Система управления | PLC S7-3000 | | Температура в помещении | 10 - 30 С | | Влажность воздуха | 10-75% |

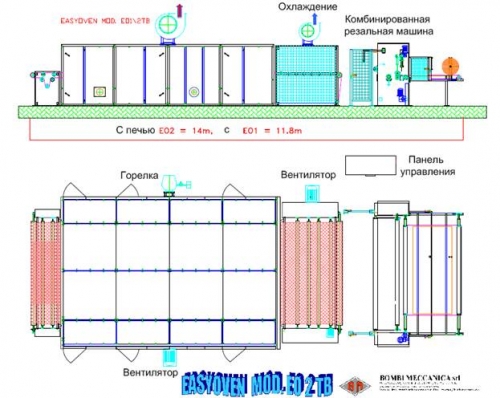

Схема печи, предложенной компанией Bombi S.R.L.
