Технологии

Таблица 3

Влияние каучука на свойства полистирола

На рис. 7 показано влияние деформации растяжения на возникающие в материалах напряжения и прочность при разрыве. Из приведенных данных видно, что ударопрочный полистирол обладает способностью к значительным удлинениям без разрушения, хотя предельная прочность у него и ниже, чем у исходного полистирола.

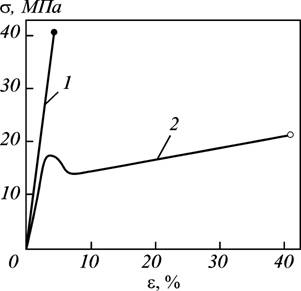

Рис. 7. Диаграммы одноосного растяжения обычного (1) и ударопрочного (2) полистирола

 В таком полимерном композите ударная нагрузка рассевается благодаря диспергированным частицам каучука, предотвращая разрушение материала. Вследствие этого работа, необходимая для разрушения композита, существенно возрастает по сравнению с работой разрушения исходного полистирола. Такой эффект достигается благодаря тому, что частицы эластомера находятся в высокоэластическом состоянии и успевают снижать концентрацию напряжения в композиционном материале. Ударопрочный полистирол широко используется в промышленности, в том числе для изготовления деталей внутренней облицовки бытовых холодильников.

Смешение несовместимых полимеров позволяет значительно увеличить динамическую выносливость материалов. Так, динамическая выносливость резин на основе смеси каучуков СКД и СКН-18 при соотношении 50:50 почти втрое выше, чем резин на основе индивидуальных каучуков. В отдельных случаях смешение позволяет увеличить динамическую выносливость материалов на несколько порядков по сравнению со значением этого показателя для использованных компонентов.

Образование двухфазной структуры в смесях полимеров серьезно изменяет и технологические свойства исходных полимеров. При этом важно, какой из полимеров образует непрерывную фазу, а какой - дискретную. Таким образом, создание смесей полимеров, позволяющее принципиально изменять эксплуатационные, технологические свойства материалов, их стоимость, является мощным инструментом технологов и материаловедов для создания материалов с заданными характеристиками.
