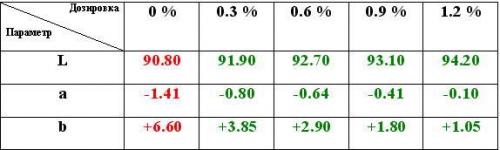

Белизна: Благодаря введенным группам бензоксазола каким бы не было первичное сырье, после введения модификатора оно станет белее, с другой стороны способность самой решетки «прикрывать» сопряженные двойные связи исключает пожелтение в процессе переработки Испытание проводилось на спектрофотометре X-Rite DTP41 в режиме исключающем влияние флуорисцентного эффекта. Для эксперимента вырезались образцы пластика размером 10*10см. Данные приведены в таблице (см.ниже).

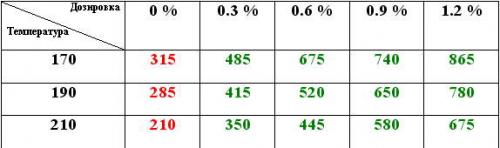

Как видно из приведенной таблицы, ПВХ панель становится в несколько раз белее даже при введении модификатора в количестве менее 0,3%. Термостабильность: За счет сложно полярного каркаса молекул удается контролировать внутренее и внешнее трение материала, итак до определенного момента трение возрастает, а при превышении критического значения – начинается проскальзывание слоев материала в цилиндре (гексагональное вращение скелетов цеолита). Действие модификатора направлено на улавливание хлористого водорода по абсолютно новому принципу – физической абсорбции лабильного хлора. Причем константа скорости второй реакции на порядок выше чем реакции дегидрохлорирования. Время пребывания при температуре без гелеобразования более чем 0,5% , секунд

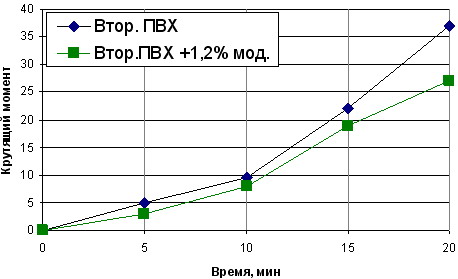

Технологичность переработки: Крутящий момент определялся на реометре типа Brabender.
На двухчервячных машинах цилиндрического типа переработка вторичного ПВХ облегчается на 8-15%. Механические свойства: За счет наночастиц повышается модуль изгиба, сжатия, и прочность материала при растяжении. Точные данные пока остаются закрытыми.
|
