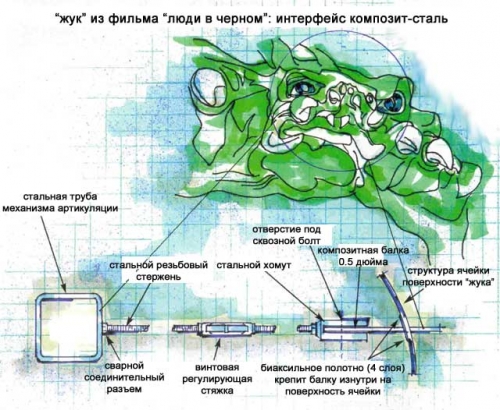

ОСОБЕННОСТИ ПРИШЕЛЬЦА Тело пришельца должно быть закреплено на бетонной плите со стальными опорами. Движущиеся части – лапа жука длиной 9.1 метров, которая опускается вниз по дуге на 90 градусов, и его 6 метровая голова – должны быть тонкими композитными каркасами в оболочке, прикрепленными к артикулирующим устройствам, сделанным из стальных труб и приводимых в движение механизмом, управляемым компьютером. Каждая оболочка должна держать свой вес на протяжении между точек крепления с фактором безопасности 5, стандартом для навесных конструкций, под которыми будут находиться люди. Сложная проектная задача состояла в разработке интерфейса композит-сталь между нерегулярной композитной оболочкой жука и его стальным скелетом. Решение Cinnabar было замечательным по своей простоте: стеклопластиковые оболочки должны быть закреплены на структурных композитных балках, которые в свою очередь, могли бы быть механически закреплены на артикулирующих рычагах, когда все части тела жука будут доставлены на территорию парка. Использование резьбовых вставок в балках было признано ненадежным для тяжелой работы конструкции. Вместо этого балки должны были быть закреплены сквозными болтами к стальным хомутам, которые должны быть подсоединены к стальным трубам артикулирующих рычагов уже в самом парке посредством регулирующей арматуры, состоящей из натяжной рамки и стальных стержней (смотрите рисунок). Закручивание должно быть использовано для корректной установки и натяжения всех частей, после чего каждая натяжная рамка должна быть заблокирована, чтобы не допустить ослабления.
10 ЛЕТ ИЛИ 10 МИЛЛИОНОВ ЦИКЛОВ Другой задачей являлась структурная усталость тонкого стеклопластикового ламината, из которого была создана оболочка лапы и головы. Для определения свойств ламината, которых было бы достаточно для противостояния усталости, Cinnabar сперва построил модель территории парка с отношением 1 дюйм:1 фут, включая «жука» и другие особенности, из которой затем были получены цифровая модель и изображение. Используя цифровую модель, были рассчитано, что стеганые нетканые полотна наилучшим образом подойдут для данных задач. Их улучшенные свойства растяжения и сжатия придают им лучшие усталостные свойства, чем у стеклоткани, особенно в приложениях, где движущиеся части могут привести ткань к ломке и износу. Последним проектным анализом было обслуживание. «Здесь есть огни и другие вещи, которые нужно менять в процессе эксплуатации», - сказал Парк. «Мы должны запланировать доступ людей в неожиданные места». Например, удлинение нижней челюсти головы не предполагалось как площадка, но было спроектировано для доступа человека, на всякий случай. По этой причине, в добавок к квадроаксиальной ткани, использованной в стандартном ламинате, четыре биаксиальных слоя должны быть проложены для построения нижней челюсти.
|
