Таблица 1: Сорта и области применения стандартной линии (Polybond) связующих агентов на основе малеинированного полиолефина для композитов с содержанием дерева или природных волокон 30-70%. Материал | Структура | Скорость потока расплава @ 190°C | % Малеиновый ангидрид | Процент содержания* | | HDPE | MA-HDPE (3009) | 5 | 1.0 | 1.5-2.5% | | PP | MA-PP (3200) | 110 | 1.0 | 1.5-2.5% | | LLDPE | MA-LLDPE (3109) | 30 | 1.0 | 1.5-2.5% | | LDPE | MA-HDPE (3009) | 5 | 1.0 | 1.5-2.5% | | LDPE | MA-LLDPE (3109) | 30 | 1.0 | 1.5-2.5% |
*процент в итоговом составе Одной из последних разработок в области древесно-пластиковых композитов является замещение пересаженных связующих агентов на основе ангидрида полиолефина сополимерами, в которых ангидрид является одним из участвующих в реакции мономеров. Компания DuPont, разработавшая сополимерные связующие агенты, заявляет, что к преимуществам этой методики относится уменьшение количества используемого связующего агента. По сообщениям компании, ее новую сополимерную добавку (Fusabond W PC-567D) можно добавлять в древесно-полиэтиленовые композиты в количестве менее 0.5% состава. Тем не менее, даже на этом уровне она обеспечивает трехкратное снижение уровня поглощения воды композитом на основе HDPE с 55-процентным содержанием дерева на период более 30 дней в сравнении с композитом, не содержащим связующего агента. Тем временем появились сообщения о том, что новая добавка вдвое повышает прочность и жесткость композита.

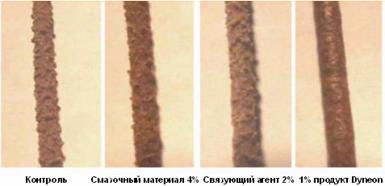

Рисунок 3: На микроснимке древесных волокон композита показано, что меньшее содержание добавки материала с контролируемой архитектурой Dyneon обеспечивает более гладкую поверхность волокон, чем более высокое содержание смазочных материалов или стандартного связующего агента на основе малеинированного полиолефина. |
